Popis

Technické parametre

Opis nosníka portálového žeriavu

Portninový žeriav sa používa hlavne na vonkajšie nakladacie a vykladacie materiály. Všeobecne sa používa v portoch z dôvodu širokého prevádzkového rozsahu, širokej adaptability a vysokej miery využívania miesta.

Výhody portálového žeriavu

Silná kapacita

Konštrukčný dizajn portálového žeriavu je primeraný a môže mať veľké ťažké predmety, ako napríklad nosník s jedným nosníkom. Z tohto dôvodu môže portánový žeriav uspokojiť potreby mnohých priemyselných a stavebných polí.

Jednoduchá štruktúra

V porovnaní s inými žeriavmi je proces dizajnu a výroby portálov relatívne jednoduchý a používatelia ich môžu ľahko udržiavať a udržiavať.

Ľahko sa udržiava

Komponenty portálového žeriavu sú úzko zodpovedné, životnosť je pomerne dlhá a náklady na údržbu sú relatívne nízke.

Stabilita

Žeriav v portáli je stabilný v štruktúre a prijíma pokročilé riadiace zariadenie a mechanizmus ochrany bezpečnosti, aby sa zabezpečila stabilita a spoľahlivosť práce.

Komponenty nosníka portálového žeriavu

Hlavný štrukturálny rámec portálového žeriavu zvyčajne pozostáva z nasledujúcich kľúčových komponentov:

Nosníky

Primárne horizontálne lúče, ktoré podporujú mechanizmus zdvíhania. Zvyčajne sa vyrábajú z vysokých - sily H - lúčov alebo krabičky, aby sa zabezpečilo vynikajúce zaťaženie - ložiskovú kapacitu a stabilitu.

Nôh

Vertikálne podpery, ktoré spájajú nosníky k zemnému alebo železničnému systému. Nohy môžu byť navrhnuté v rámci - alebo rovných typov v závislosti od kapacity a aplikácie žeriavu.

Koncové vozne

Nachádza sa na obidvoch koncoch nosníkov, koncové vozíky sú vybavené kolesami, ktoré umožňujú hladký pohyb pozdĺž dráhy alebo tratí.

Podpora vozíka a zdvíhania

Vínec namontovaný na nosníkoch nesie zdvíhanie a presúva sa vodorovne, aby presne umiestnil zaťaženia.

Vystuženie

Diagonálne alebo horizontálne vystuženie medzi nohami a nosníkmi posilňuje celkovú štruktúru a zvyšuje stabilitu proti dynamickým zaťaženiam a veterným silám.

Koleso a železničný systém

Ťažké - Dutné kolesá na spodnej časti nôh prebiehajú na koľajniciach, čo umožňuje portálu Cesta cestovať pozdĺž určenej cesty.

Výroba nosníka v portáli

Ocel je primárny materiál používaný pre nosníky portálových žeriavov kvôli svojej vynikajúcej pevnosti, ľahkých vlastnostiach, vysokej stability a prispôsobivosti pre prispôsobenie. H - lúče sa bežne vyberajú na výrobu nosníka, pretože ponúkajú vynikajúci štrukturálny výkon.

Základný proces prefabrikácie nosného nosníka portálového žeriavu zahŕňa:

Výber materiálu:

A572 oceľ, vysoká - pevnosť, nízka - zliatinová oceľ, sa široko používa na konštrukciu nadzemných žeriavov kvôli svojim vynikajúcim mechanickým vlastnostiam a trvanlivosti.

Zváranie:

V súlade so špecifikáciami konštrukcie sa lúče H - zvárajú spolu, aby sa vytvorili kľúčové konštrukčné komponenty portálu.

Oceľový povrch predbežná ošetrenie:

Oceľové povrchy podstúpili výstrel a odstraňovanie hrdze, aby sa zaistil čistý a pripravený povrch na zváranie a maľovanie.

Maľba:

Ochranné povlaky sa aplikujú na vyrobenú oceľovú konštrukciu, aby sa zvýšil odolnosť proti korózii a predĺžila služobnú životnosť.

Montáž:

Po výrobe sa každá časť zostavuje podľa technických špecifikácií na dokončenie štruktúry portálového žeriavu.

Záver

SynergiaDodáva vysoké - Girders Performance Gantry Birders pomocou ocele A572, presné zváranie a anti - korózne ošetrenie trvanlivosti a pevnosti. Naše vlastné H - Návrhy lúčov zabezpečujú spoľahlivosť pre ťažké aplikácie cla-. Dôverujte nám kvalitou, efektívnosťou a riešeniami prispôsobenými.

Často

Aký je hlavný nosník portálového žeriavu?

Hlavný nosník je najdôležitejšou štrukturálnou súčasťou portálového žeriavu. Hlavný nosník nesie celé množstvo ťažkého nákladu a prenáša náklady na nohy a udržiava stabilitu. Existujú dva bežné typy hlavných nosníkov: nosník lúčov a nosník nosníka.

Na čo sa používajú portálové žeriavy?

Žerônky v portáli sa používajú predovšetkým na nakladanie a vykladanie hromadného nákladu alebo materiálov v prístavoch. Sú variáciou mostných žeriavov, ktoré ponúkajú vysoké využitie miesta a široký prevádzkový rozsah.

Čo sú obvyklé nosníky portálov?

V priemyselných budovách alebo prístavoch sú nosníky portálu bočné oceľové lúče na podporu prevádzky žeriavu. Zvyčajne sú navrhnuté ako I - sekcia alebo nosníky. Nosné lúče boxu sú populárne v mostných žeriavoch pre ich dobrý odpor a integrita.

Aká je životnosť portálového nosníka?

Životnosť nosníka portálu závisí od niekoľkých faktorov, ako sú záťaže, údržba, pracovné prostredie, kvalita a materiál. Všeobecne platí, že životnosť portálového nosníka sa pohybuje od 15 do 20 rokov.

Populárne Tagy: Nosík v portáli Crane, Výrobcovia nosníkov, dodávateľov, továreň, továreň, továreň, továreň, továreň

Produkt	Lúč nad hlavou
Materiál	Uhlíková oceľ
Štandardy	ASTM A36 ASTM A283 (gr.c/gr.d) ASTM A572 (GR.42/GR.50/GR.55/GR.60/GR.65)	S235JR/JO/J2 S275JR/JO/J2 S355JR/JO/J2 S420n, nl S460n, nl S500Q/QL S550Q/QL S620Q/QL S690Q/QL	Q235B/C/D/E/F Q355B/C/D/E/F Q390B/C/D/E/F Q460C/D/E/F Q500C/D/E/F Q550C/D/E/F Q620C/D/E/F Q690C/D/E/F
Maleirlas	Suroviny záviseli od zaťaženia -.
Korytnačka	Červená, žltá atď.
Kapacita	5T, 10T, 50T, 100T, 150T, 200T, 500T, atď.
Dĺžka rozpätia	10,5 m-31,5 m alebo prispôsobené
Zdvíhacia výška	12 m, 16 m, 20 m, atď.
Klasifikácia	Jednostranný žeriav Dvojitý nosník
Pracovná povinnosť	A5, A6, A7, A8
Aplikácia	Banári Oceľové mlyny Logistika skladovania Petrochemický priemysel Elektráreň

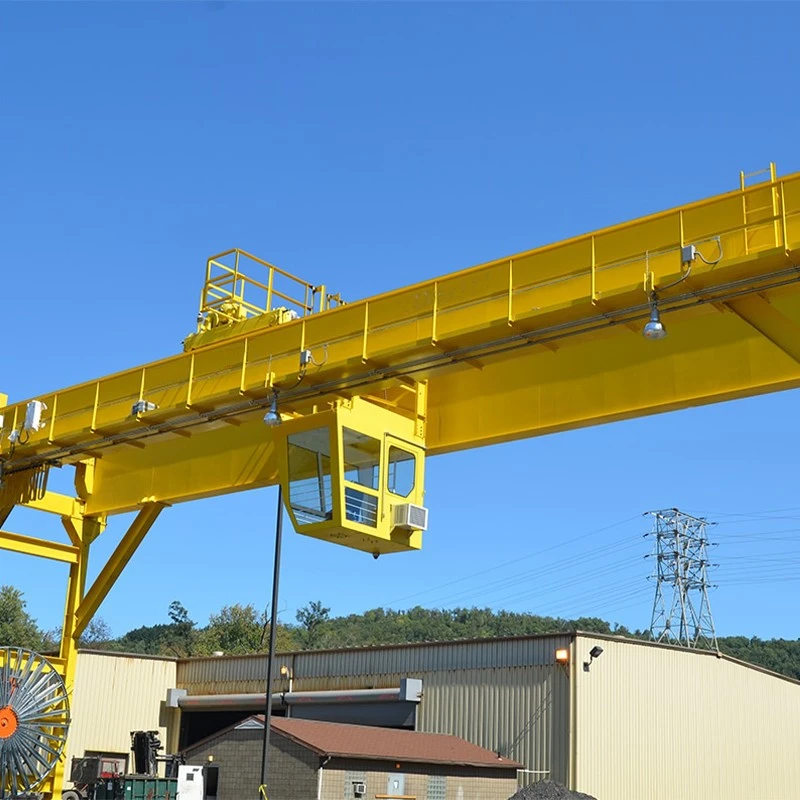

Nosník v portáli
